Первым делом отключи автомат на щитке и возьми мультиметр. Если прибора нет – купи, без него дальше смысла нет. Замерь напряжение между фазой и нулем: должно быть 220–230 В. Если стрелка прыгает или показывает меньше 190 В, проблема в линии – либо обрыв, либо перегрузка. Не гонись за дешевыми тестерами: погрешность в 5% на 220 В – это уже 11 В разницы, а это как раз граница между стабильной работой холодильника и его смертью через полгода.
Следующий шаг – прозвонка цепей. Отсоедини провода от розетки или выключателя и проверь сопротивление между жилами. Ноль должен показывать 0 Ом, фаза – бесконечность (или близко к тому). Если мультиметр пищит на фазе – короткое замыкание, ищи место повреждения. *Сам однажды потратил три часа, разбирая стену, пока не понял, что КЗ было в распаечной коробке под потолком.*
Не забывай про заземление. Замерь сопротивление между нулем и землей: должно быть не больше 4 Ом. Если больше – либо проводка старая, либо заземляющий контур проржавел. В частном доме это особенно критично: молния или скачок напряжения сожгут всю технику, если заземление не работает. В квартире многоэтажки проверь, есть ли вообще земля в розетке – иногда ее просто не подключают при ремонте.
Никогда не проверяй напряжение голыми руками, даже если уверен, что автомат выключен. Один раз не повезет – и все.
Если с напряжением и сопротивлением все в порядке, но приборы работают с перебоями, ищи плохой контакт. Чаще всего он в скрутках, клеммниках или автоматах. Подтяни все винты на щитке – со временем они ослабевают, особенно в алюминиевой проводке. Если чувствуешь запах гари или видишь потемнение изоляции – меняй участок целиком, не экономь на копеечных клеммах.
Для скрытой проводки используй детектор скрытой проводки. Не доверяй китайским «карандашам» за 200 рублей – они реагируют на все подряд. Бери прибор с металлоискателем и режимом поиска фазы, например, Bosch GMS 120. *У друга сгорела квартира, потому что перфоратором пробил провод под штукатуркой – детектор бы спас.*
Последний этап – проверка нагрузкой. Подключи мощный прибор (обогреватель, чайник) и следи за напряжением. Если оно проседает больше чем на 10 В, значит, сечение проводов не соответствует нагрузке. В старых домах часто ставят 1,5 мм² на розетки, а по современным нормам нужно 2,5 мм². Меняй проводку или ставь отдельный автомат на мощные приборы.
Если после всех замеров сомнения остались – вызывай электрика. Но теперь ты хотя бы будешь знать, что именно у него спрашивать.
Если электрика в доме начала жить своей жизнью – моргают лампы, выбивает автоматы, а розетки греются, – без нормального набора инструментов не разобраться. Пальцем в потолок тыкать можно, но толку не будет. Вот что реально нужно иметь под рукой, чтобы найти проблему и не спалить квартиру.
Какие инструменты понадобятся для диагностики электропроводки

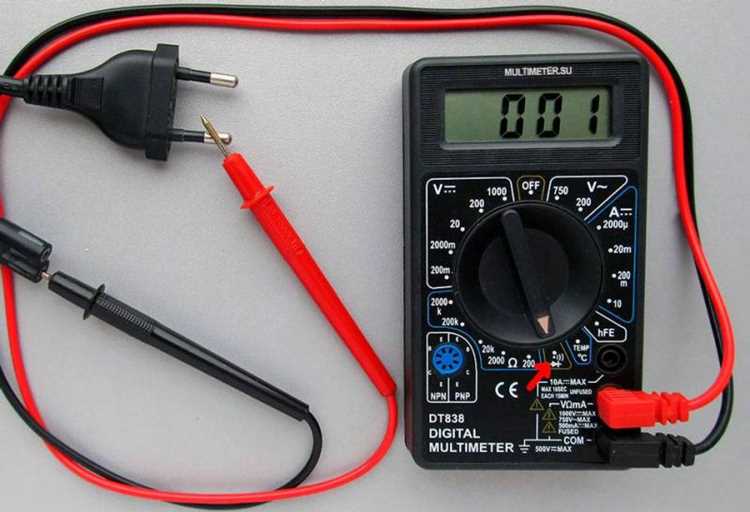

Начинай с мультиметра – без него никуда. DT-830B или Fluke 17B – оптимальный выбор для дома. Первый дешевле (около 500 рублей), второй надежнее и точнее (от 3000 рублей). Проверяй напряжение, сопротивление, прозванивай цепи. *Если мультиметра нет, считай, что ты слепой.*
Индикаторная отвертка – вещь простая, но незаменимая. Neon или светодиодная с батарейкой (например, IEK ОП-2Э) покажет, есть ли фаза в проводе. Стоит копейки, но спасет от удара током. Только не путай с обычной отверткой – индикатор должен светиться.
Для поиска обрывов и коротких замыканий пригодится трассоискатель. Модели вроде Kewtech KT120 или Bosch D-tect 150 помогут найти скрытую проводку в стене, даже если она замурована под штукатуркой. Работает по принципу генератора сигнала – подключаешь к проводу, а приемник ловит его и показывает, где идет трасса. *Без этого инструмента придется долбить стены наугад.*
Если нужно проверить целостность кабеля или найти место повреждения, бери мегаомметр. Е6-24 или Fluke 1507 измеряют сопротивление изоляции – если оно ниже нормы (обычно 0,5 МОм для бытовых сетей), значит, где-то утечка. *Не пытайся заменить его мультиметром – мегаомметр дает высокое напряжение, чтобы выявить скрытые дефекты.*
Для проверки автоматов и УЗО нужен тестер розеток. UNI-T UT58E или Pro’sKit MT-2018 покажут, правильно ли подключена розетка, есть ли заземление, не перепутаны ли фаза с нулем. Еще пригодится токовые клещи (например, Mastech MS2108A) – измеряют ток без разрыва цепи, что удобно для проверки нагрузки на линии.
Не забудь про набор отверток с изолированными ручками (VDE-сертификация), пассатижи, нож для снятия изоляции (типа Knipex 12 40 200) и изоленту. Без этих мелочей даже с дорогим оборудованием не обойтись. *И да, перед работой всегда отключай питание – это не совет, а правило выживания.*
Что брать не стоит
Китайские «тестеры» за 200 рублей с Али – деньги на ветер. Они либо врут, либо ломаются после первого использования. То же касается самодельных пробников из лампочки и двух проводов – это прошлый век, да и опасно.
Беспроводные трассоискатели с Bluetooth – маркетинговая фишка. В реальных условиях они часто глючат из-за помех, а стоят в разы дороже проводных аналогов. Если бюджет ограничен, лучше возьми нормальный проводной прибор.
Не гонись за профессиональными моделями, если не занимаешься электрикой на постоянной основе. Fluke 87V – отличный мультиметр, но для дома хватит и UNI-T UT61E. Разница в цене (15 000 против 3000 рублей) не оправдана, если пользуешься им раз в год.
Где хранить и как обслуживать
Инструменты для диагностики электрики не любят влагу и пыль. Храни их в жестком кейсе (например, Pelican 1120) или хотя бы в пластиковом боксе с защелками. После работы протирай контакты мультиметра и трассоискателя сухой тряпкой – окисление убивает точность.
Раз в полгода проверяй батарейки в индикаторных отвертках и мультиметрах. Сдохшая батарейка в самый неподходящий момент – классика жанра. *У меня так однажды автомат не выбило, потому что тестер показал «0», а на деле было 220. Хорошо, что успел отдернуть руку.*
Если пользуешься мегаомметром или токовыми клещами, раз в год отдавай их на калибровку. В сервисных центрах за 500-1000 рублей проверят точность и выдадут сертификат. Без этого показания могут врать, а ты будешь искать проблему там, где ее нет.
Перед покупкой инструментов для диагностики электрики составь список задач. Если нужно только прозвонить провода, хватит мультиметра и индикаторной отвертки. Если лезешь в щиток или ищешь обрывы в стенах – бери трассоискатель и мегаомметр.
Не экономь на изоляции. Дешевые отвертки с пластиковыми ручками могут пробить на корпус. Бери только инструмент с VDE-маркировкой – он выдерживает 1000 вольт.
Никогда не работай под напряжением, даже если уверен в себе. Один неверный шаг – и вместо диагностики будешь вызывать скорую.
Начни с отключения электричества на щитке. Без этого любые манипуляции с кабелями – лотерея с риском получить удар током. Возьми индикаторную отвертку или обычную лампочку с патроном и двумя проводами: подключи один конец к фазе на розетке, второй – к проверяемому участку. Если лампа не горит, значит, где-то на линии есть разрыв. *Самое простое решение, но не всегда точное – иногда контакт пропадает только под нагрузкой.*
Как найти обрыв провода в стене без специальных приборов
Пройдись по трассе прокладки кабеля, отмечая места, где стена могла подвергаться механическим воздействиям: сверление, забивание гвоздей, установка полок. Чаще всего обрыв случается именно там. Если проводка шла под штукатуркой, аккуратно простучи стену рукояткой отвертки – глухой звук укажет на пустоты или трещины, где кабель мог переломиться. *У меня так сосед нашел обрыв после того, как жена повесила картину – гвоздь прошил провод насквозь.*

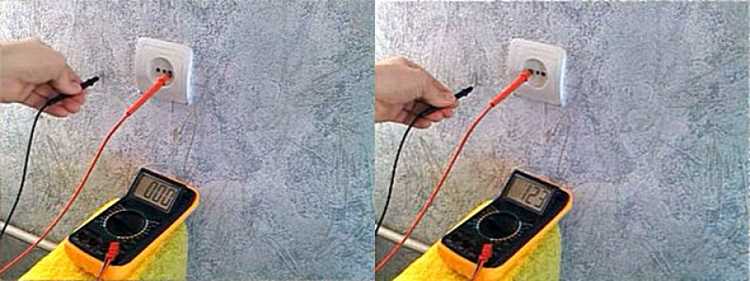

Используй мультиметр в режиме прозвонки, если он есть под рукой. Подключи щупы к двум концам одного провода (например, фаза и ноль в розетке), и если прибор не пищит – ищи место повреждения. Без мультиметра возьми батарейку на 9 вольт и лампочку от фонарика: подсоедини их к концам провода. Лампа загорится, если цепь целая. *Тут главное – не перепутать полярность, иначе ничего не выйдет.*
Если провод уходит в стену и пропадает из виду, попробуй метод «деления пополам». Разбери ближайшую распаечную коробку и проверь каждую ветку отдельно. Найди ту, где сигнал пропадает, и двигайся дальше по трассе, сужая зону поиска. В панельных домах кабели часто идут строго вертикально или горизонтально от розеток и выключателей – ориентируйся на эту схему. *В сталинках провода могут петлять как угодно, так что без плана не обойтись.*
Когда примерное место обрыва локализовано, возьми обычный компас. Подключи к проводу слабый ток (например, от батарейки) и медленно веди компас вдоль стены. Стрелка будет отклоняться там, где ток проходит, и замрет на месте разрыва. *Способ работает только с медными жилами – алюминий магнитное поле не создает.* Если компаса нет, используй радиоприемник на средних волнах: включи его и води антенной вдоль стены – треск и помехи усилятся в месте повреждения.
Не пытайся искать обрыв, не отключив напряжение. Даже если индикатор не светится, в проводе может оставаться остаточный заряд.
Если провод спрятан под плиткой или в бетоне, не долби стену наугад. Сначала проверь все возможные места соединений и распаечные коробки – часто проблема решается простой перезаделкой контактов.
В крайнем случае, если обрыв не найти, а ремонт нужен срочно, проложи временную линию поверх стены в кабель-канале. Это не эстетично, но зато быстро и безопасно. *Потом, когда будет время, можно заняться полноценной заменой участка проводки.* Главное – не оставляй проблему на потом: даже небольшой дефект со временем может привести к короткому замыканию или пожару.
